地面固定站

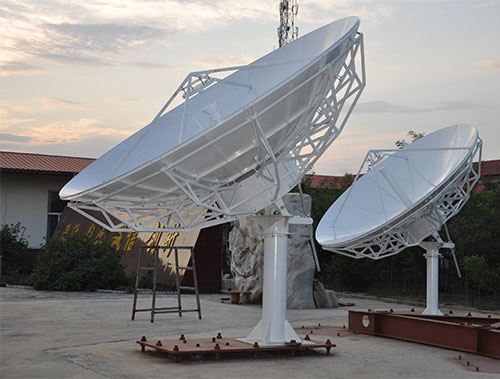

4.5米双向天线 环焦通信 半转台式座架 电动

天线特点及生产工艺

特点:
环焦卫星通信天线、半转台座架、C/Ku波段可选、L/S/X波段可定制
• 赋形双反射面天线、效率高、旁瓣低、交叉隔离度高
• 天线结构设计合理、造型美观、刚强度高、良好的抗风能力
工艺:
• 天线面采用铝板蒙皮拉伸成型,保证了天线面板的高精度
• 采用三种测试手段保证天线高品质交付--面精度测试、拼装测试、电性能测试
• 前处理:天线面板清洗除油;钢结构件喷锌喷砂或者热浸锌
• 表面处理:先涂覆锌黄底漆,再涂覆白色面漆,双重保护,提高天线抗腐蚀能力

4.5米环焦通信天线 技术指标

电气性能

项目 C-接收 C-发射 Ku-接收 Ku-发射
频率(GHz) 3.4-4.2 5.85-6.65 10.95-12.75 13.75-14.50
增益(dB) ≥43.5+20lg(f/4) ≥47.0+20lg(f/6) ≥52.8+20lg(f/12) ≥54.1+20lg(f/14)
驻波比(VSWR) ≤1.25:1 ≤1.25:1 ≤1.25:1 ≤1.25:1
波束宽度(-3dB) ≤1.18° ≤0.79° ≤0.39° ≤0.34°
波束宽度(-10dB) ≤2.17° ≤1.45° ≤0.73° ≤0.63°
噪声温度(K) 2/4端口 2/4端口
10° 仰角 ≤48/50 ≤58/69
20° 仰角 ≤40/45 ≤51/60
30° 仰角 ≤38/40 ≤49/58
功率容量(Kw) 5 1
接口型式 CPR-229G CPR-159G/137G WR-75 WR-75
馈源插损(dB,含阻发滤波器) 0.3/0.4 0.3/0.4 0.35/0.5 0.35/0.5
收-发隔离度(dB) ≥85 ≥85 ≥85 ≥85
线极化,收-收,发-发 ≥30 ≥30 ≥30 ≥30
圆极化,收-收,发-发 ≥21 ≥21
交叉极化隔离度(dB) ≥35 ≥35 ≥35 ≥35
轴比(dB) ≤1.5 ≤1.5
第一旁瓣(dB) ≤-14 ≤-14 ≤-14 ≤-14
旁瓣包络 29-25lg(θ) 1°≤θ≤20° 29-25lg(θ) 1°≤θ≤20° 29-25lg(θ) 1°≤θ≤20° 29-25lg(θ) 1°≤θ≤20°


机械性能

环境适应性

主面直径 4.5M 工作风速 保精度工作20.8m/s,降精度工作28.4m/s
面板精度(R.M.S) ≤0.5mm 收藏风速 35m/s
天线结构 环焦天线 不破坏风速 55m/s(天线朝天锁定)
座架型式 半转台 温度 -40℃ ~ 60℃ (室外) -20℃ ~ 55℃ (室内)
驱动方式 湿度 5% ~ 95%
方位调整范围 0-300° 地震(生存) 0.3Gs(水平) 0.15Gs(垂直)
俯仰调整范围 5-90° (连续) 太阳辐射 360BTU/h/ft²
极化调整范围 ±90° 裹冰 3cm


4.5米环焦通信天线 可选结构如下:

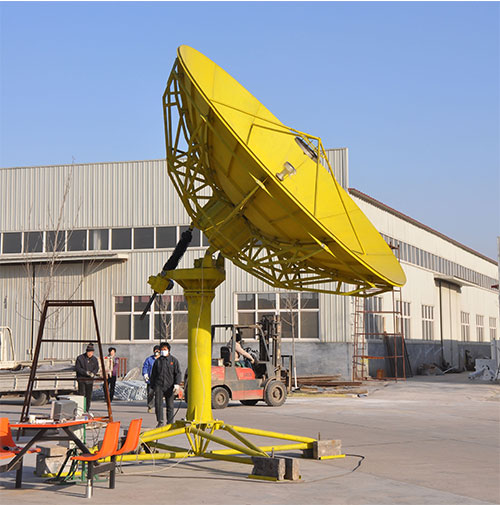

1 客户定制--半转台式座架+活动基础(电动)
http://www.chaoweitx.com/product_view.php?classid=8&id=191

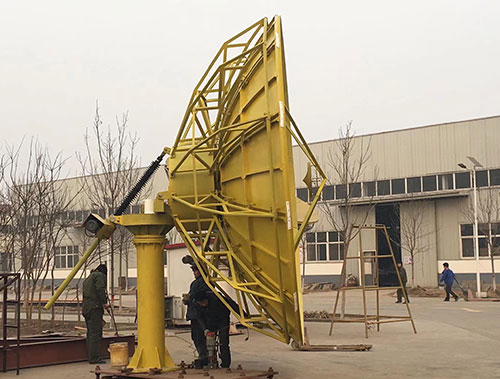

2 客户定制--C/Ku共用 抗风天线--半转台座架(电动)
http://www.chaoweitx.com/product_view.php?classid=9&id=137

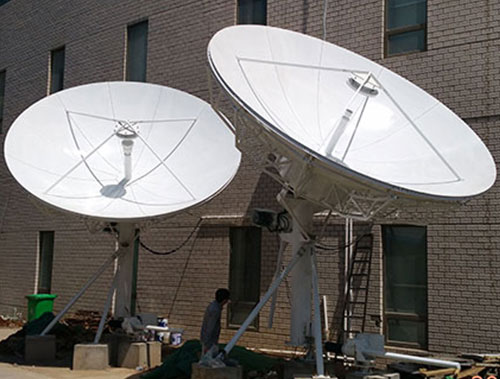

3 桁架式座架(电动)
http://www.chaoweitx.com/product_view.php?classid=9&id=190

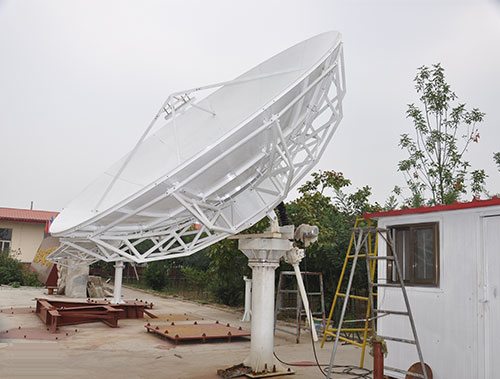

4 单立柱式座架(手动)
http://www.chaoweitx.com/product_view.php?classid=9&id=164
