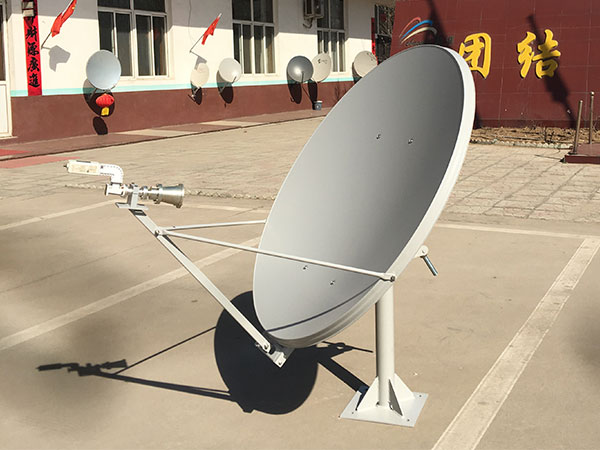

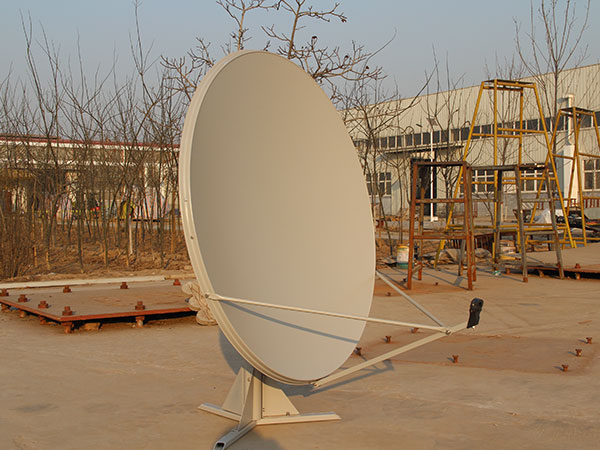

1.2米通信天线


电气性能

项目 C-接收 C-发射 Ku-接收 Ku-发射
工作频率(GHz) 3.4-4.2 5.85-6.65 10.95-12.75 13.75-14.5
增益(dBi) ≥32.1+20lg(f/3.95) ≥35.7+20lg(f/6) ≥41.7+20lg(f/11.95) ≥43.0+20lg(f/14)
驻波比 1.25:1 1.25:1 1.25:1
-3dB波束宽度 1.46° 1.22°
功率容量(Kw) 1
接口型式 WR-75
馈源插损(dB) 0.4 0.4
交叉极化隔离度 35 35
旁瓣包络 52-10lg(D/λ)-25lg(θ)dBi (100λ/D)°≤θ≤20° 52-10lg(D/λ)-25lg(θ)dBi (100λ/D)°≤θ≤20°



机械性能

天线结构 偏置天线
驱动方式 手动
方位调整范围 0-360°
俯仰调整范围 5-95°



环境适应性

正常工作 17-20m/s
降精度工作 24-28m/s
不破坏(天线朝天锁定) 32-37m/s
温度 -20℃-55℃
湿度 5%-95%
