特点：

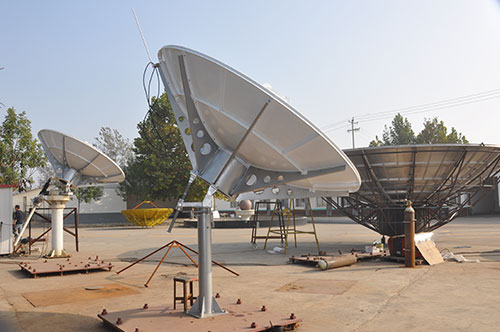

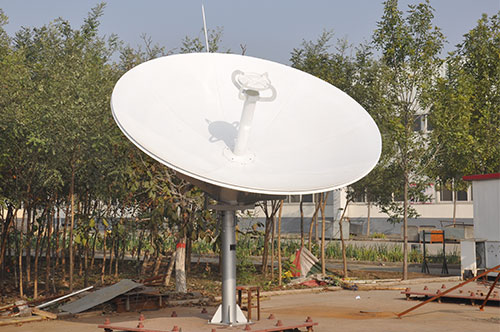

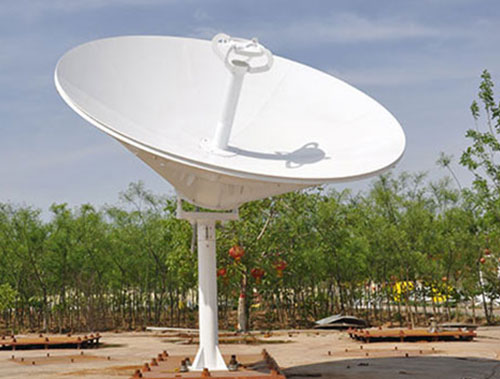

• 环焦卫星通信天线、单立柱式座架、C/Ku频段可选，L/S/X频段可定制
• 赋形双反射面天线、效率高、旁瓣低、交叉隔离度高
• 天线结构设计合理、造型美观、刚强度高，良好的抗风能力
工艺：
• 天线面采用铝板蒙皮拉伸成型，保证了天线面板的高精度
• 采用三种测试手段保证天线高品质交付--面精度测试、拼装测试、电性能测试
• 前处理：天线面板清洗除油；钢结构件喷锌喷砂或者热浸锌
• 表面处理：先涂覆锌黄底漆，再涂覆白色面漆，双重保护，提高天线抗腐蚀能力
电气性能
| 项目 | C-接收 | C-发射 | Ku-接收 | Ku-发射 |
| 频率(GHz) | 3.4-4.2 | 5.85-6.65 | 10.95-12.75 | 13.75-14.50 |
| 增益(dB) | ≥40.0+20lg(f/4) | ≥43.5+20lg(f/6) | ≥49.3+20lg(f/12) | ≥50.6+20lg(f/14) |
| 驻波比(VSWR) | ≤1.25:1 | ≤1.25:1 | ≤1.25:1 | ≤1.25:1 |
| 波束宽度(-3dB) | ≤1.63° | ≤1.09° | ≤0.57° | ≤0.49° |
| 波束宽度(-10dB) | ≤2.97° | ≤2.01° | ≤1.04° | ≤0.89° |
| 噪声温度(K) | 2端口 | 2端口 | ||
| 10° 仰角 | ≤48 | ≤58 | ||
| 20° 仰角 | ≤40 | ≤51 | ||
| 30° 仰角 | ≤38 | ≤49 | ||
| 功率容量(Kw) | 3 | 1 | ||
| 接口型式 | CPR-229G | CPR-159G/137G | WR-75 | WR-75 |
| 馈源插损(dB,含阻发滤波器) | 0.3 | 0.3 | 0.35 | 0.35 |
| 收-发隔离度(dB) | ≥85 | ≥85 | ≥85 | ≥85 |
| 交叉极化隔离度(dB) | ≥35 | ≥35 | ≥35 | ≥35 |
| 第一旁瓣(dB) | ≤-14 | ≤-14 | ≤-14 | ≤-14 |
| 旁瓣包络 | 29-25lg(θ) 1°≤θ≤20° | 29-25lg(θ) 1°≤θ≤20° | 29-25lg(θ) 1°≤θ≤20° | 29-25lg(θ) 1°≤θ≤20° |
|
机械性能 |
|
环境适应性 |
|
| 主面直径 | 3M | 工作风速 | 保精度工作20.8m/s，降精度工作28.4m/s |
| 面板精度(R.M.S) | ≤0.5mm | 收藏风速 | 35m/s |
| 天线结构 | 环焦天线 | 不破坏风速 | 55m/s（天线朝天锁定） |
| 座架型式 | 单立柱式 | 温度 | -40℃ ~ 60℃ (室外) -20℃ ~ 55℃ (室内) |
| 驱动方式 | 手动 | 湿度 | 5% ~ 95% |
| 方位调整范围 | 0-360° | 地震（生存） | 0.3Gs(水平) 0.15Gs(垂直) |
| 俯仰调整范围 | 5-90° (连续) | 太阳辐射 | 360BTU/h/ft² |
| 极化调整范围 | ±90° | 裹冰 | 3cm |
