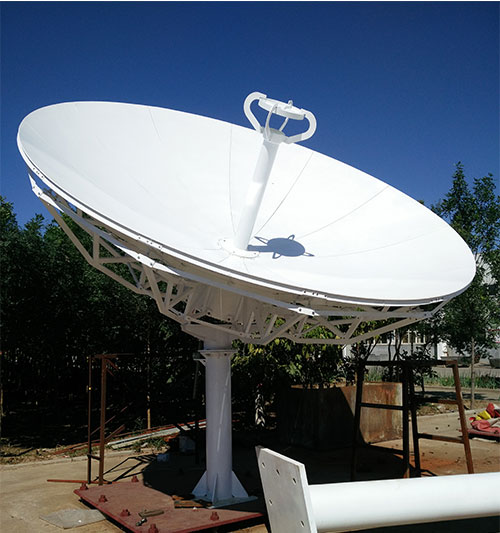

3.7米含除冰 环焦天线

天线特点及生产工艺

特点:
• 该天线为客户定制款天线、桁架式电动控制座架、含除冰系统
• 赋形双反射面天线、效率高、旁瓣低、交叉隔离度高
• 天线结构设计合理、造型美观、刚强度高,良好的抗风能力
工艺:
• 天线面采用铝板蒙皮拉伸成型,保证了天线面板的高精度
• 采用三种测试手段保证天线高品质交付--面精度测试、拼装测试、电性能测试
• 前处理:天线面板清洗除油;钢结构件喷锌喷砂或者热浸锌
• 表面处理:先涂覆锌黄底漆,再涂覆白色面漆,双重保护,提高天线抗腐蚀能力

3.7米环焦卫星通信天线 技术指标

电气性能

项目 C-接收 C-发射 Ku-接收 Ku-发射
频率(GHz) 3.4-4.2 5.85-6.65 10.95-12.75 13.75-14.50
增益(dB) ≥41.9+20lg(f/4) ≥45.4+20lg(f/6) ≥51.1+20lg(f/12) ≥52.4+20lg(f/14)
驻波比(VSWR) ≤1.25:1 ≤1.25:1 ≤1.25:1 ≤1.25:1
波束宽度(-3dB) ≤1.44° ≤0.96° ≤0.248 ≤0.41°
波束宽度(-10dB) ≤2.64° ≤1.76° ≤0.89° ≤0.76°
噪声温度(K) 2端口 2/4端口
10° 仰角 ≤48 ≤58/69
20° 仰角 ≤40 ≤51/60
30° 仰角 ≤38 ≤49/58
功率容量(Kw) 3 1
接口型式 CPR-229G CPR-159G/137G WR-75 WR-75
馈源插损(dB,含阻发滤波器) 0.3 0.3 0.35/0.5 0.35/0.5
收-发隔离度(dB) ≥85 ≥85 ≥85 ≥85
交叉极化隔离度(dB) ≥35 ≥35 ≥35 ≥35
第一旁瓣(dB) ≤-14 ≤-14 ≤-14 ≤-14
旁瓣包络 29-25lg(θ) 1°≤θ≤20° 29-25lg(θ) 1°≤θ≤20° 29-25lg(θ) 1°≤θ≤20° 29-25lg(θ) 1°≤θ≤20°


机械性能

环境适应性

主面直径 3.7M 工作风速 保精度工作20.8m/s,降精度工作28.4m/s
面板精度(R.M.S) ≤0.5mm 收藏风速 35m/s
天线结构 环焦天线 不破坏风速 55m/s(天线朝天锁定)
座架型式 桁架式 温度 -40℃ ~ 60℃ (室外) -20℃ ~ 55℃ (室内)
驱动方式 电动 湿度 5% ~ 95%
方位调整范围 ±85° (分两区 区内连续) 地震(生存) 0.3Gs(水平) 0.15Gs(垂直)
俯仰调整范围 5-90° (连续) 太阳辐射 360BTU/h/ft²
极化调整范围 ±90° 裹冰 3cm


3.7米双向固定站天线款式图片,请见下图

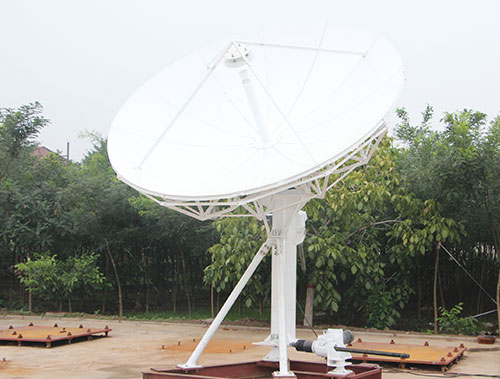

1 常规分体式馈源 单立柱式座架(手动)
http://www.chaoweitx.com/product_view.php?id=189

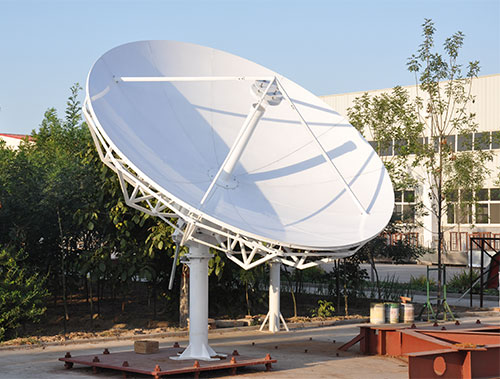

2 一体化馈源 单立柱式座架(手动)
http://www.chaoweitx.com/product_view.php?id=196

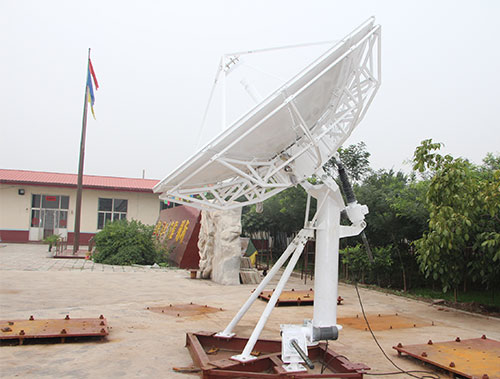

3 桁架式座架(电动)
http://www.chaoweitx.com/product_view.php?id=197

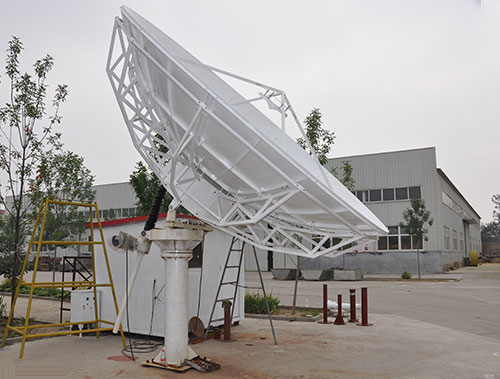

4 半转台式座架(电动)
http://www.chaoweitx.com/product_view.php?id=198
